Разработка КМД

Конструкторский отдел завода имеет большой опыт и высокую квалификацию по разработке чертежей стадии КМД (конструкции металлические декатировочные). Чертежи КМД являются основой для изготовления и последующего монтажа строительных металлических конструкций и разрабатываются в соответствии с СНиП 5.04-18-2002.

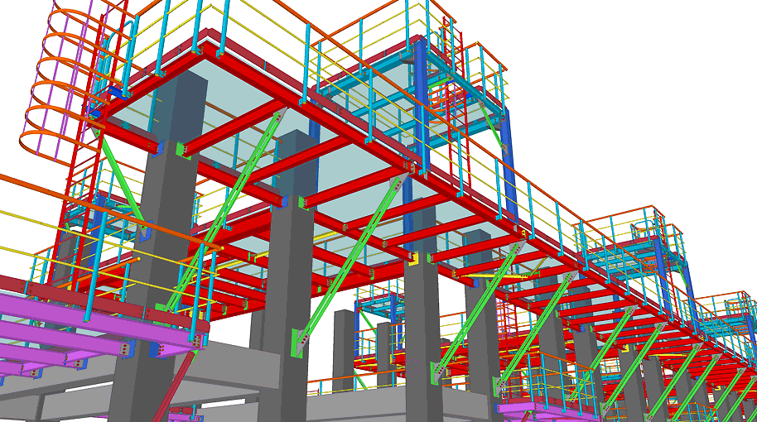

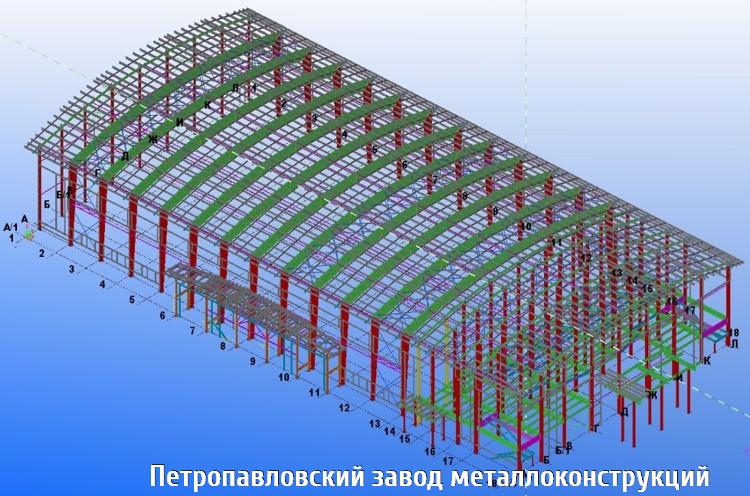

В 2015 году ПЗМК внедрил автоматизированную программу по разработке чертежей КМД в 3-D модели. Построение 3-D модели будущего каркаса здания с последующей выдачей в автоматическом режиме отправочных марок исключает человеческий фактор и возможные ошибки. Благодаря полной автоматизации, сократились сроки разработки КМД.

По окончании разработки, Заказчику выдается полный комплект чертежей КМД.

Состав комплекта чертежей КМД:

  • Титульный лист
  • Лист общих данных
  • Ведомость отправочных марок
  • Ведомость метизов
  • Выборка металла
  • Монтажные схемы
  • Чертежи отправочных марок
  • Общий 3-D вид

Технология разработки КМД

  • Все проекты разрабатываются в 3D
  • Ведомости генерируются в автоматическом режиме
  • Данные для станков ЧПУ в формате dxf и nc
  • Программная нумерация деталей и отправочных марок

Форма выдачи комплекта КМД

  • PDF Одностраничный (один чертеж один файл).
  • PDF Мультистраничный (весь проект в едином файле).
  • DWG (по требованию).
  • 3D - в различных ракурсах (по требованию).
  • Другие форматы (по требованию).

Для расчета стоимости разработки КМД воспользуйтесь формой обратной связи «Отправить заявку» или направьте ваш запрос и чертежи КМ на почту zavod_bvzis@mail.ru. Наши менеджеры составят коммерческое предложение и направят Вам. Так же можете «Заказать звонок» и мы Вам обязательно перезвоним.
